5.7 Selezione della tavola

In questa maschera sono elencate tutte le tavole valide per il sottogruppo selezionato e le caratteristiche impostate.

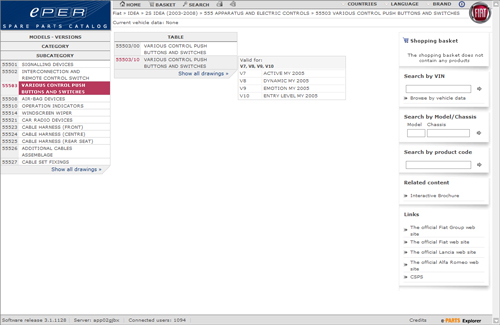

Fig. 19: Selezione della tavola



Nel caso di navigazione per codice VIN o per versione specifica, l’elenco contiene esclusivamente le tavole ricambi compatibili per il VIN o la versione.



Spostando il puntatore del mouse sopra il codice della tavola il sistema visualizza un anteprima della grafica. Nel caso di cataloghi non recenti, invece della grafica, vengono visualizzate le caratteristiche per le quali la tavola è valida.

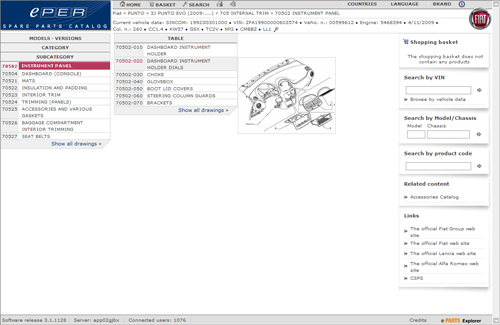

Fig. 20: Validità della tavola

Per procedere:



»      Selezionare la tavola desiderata. In questo caso, la navigazione prosegue presentando la sola tavola selezionata.



oppure



»      Cliccare su “Mostra tutte le tavole” (l’ultima voce nel menu delle tavole). Usare questo metodo per poter successivamente visualizzare in sequenza tutte le tavole ricambi del sottogruppo.





Per maggiori informazioni sulla “Tavola dei ricambi”, andare al paragrafo   5.8 .
