4.7 Wybór specyficznych tablic (schematów)

Na tej stronie wyświetlona jest lista wszystkich tablic (schematów), które są dostępne dla wybranej podgrupy.

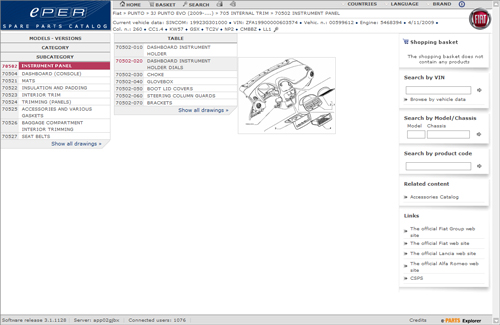

Rys. 19: Wybór specyficznej tablicy (schematu)



W przypadku nawigacji poprzez wprowadzenie kodu VIN lub wybranie specyficznych informacji na temat pojazdu poprzez “Szukaj wg danych pojazdu”, wyświetlona lista tablic (schematów) zostanie przefiltrowana, wyświetlając jedynie tablice ważne dla wybranego pojazdu.



Na przykład, jeśli wybrano wersję silnikową M1 a tablica 27402/02 jest kompatybilna jedynie z  M5 i M6, tablica ta (schemat) zostanie automatycznie odrzucona, a zatem nie wyświetlona użytkownikowi jako jeden z wyborów.



Przesuwanie kursorem myszy po poszczególnych elementach na tablicy (schematu), można zobaczyć poprzedni schemat.

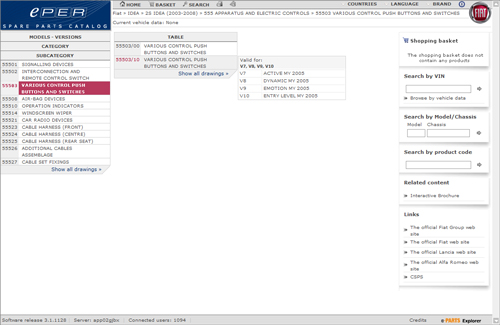

Rys 20: Ważność tablic (schematów)



Na przykład, w powyższym przykładzie, tablica (schemat) dla katalogu  2S IDEA (2003-2008), schemat 55503/10 jest ważny jedynie dla modelu wersji V7, V8, V9 oraz V10. Każdy z kodów wersji wyświetlony jest wraz odpowiednim opisem.



Procedura:



»      Wybrać właściwy schemat, który chcecie obejrzeć. W tym przypadku następna wyświetlona strona będzie stroną ze schematami, pokazująca jedynie wybrany schemat.



Lub



»      Kliknąć na “Show all drawings” (ostatnia opcja w tablicy). Metodę tę stosujemy jeśli chcemy wyświetlić wszystkie tablice (schematy) bieżącej podgrupy. W tym przypadku, następną wyświetloną stroną będzie strona Schematów, pokazująca wszystkie schematy z listy.



W celu uzyskania wyjaśnień dotyczących “Strony Schematów” należy przejść do rozdziału  4.8 .
