4.8 Tablica części zamiennych

Na tej stronie wyświetlone są schematy techniczne aktualnej podgrupy. Wyświetlony jest również opis produktów przedstawionych na schemacie.



Schemat jest połączony z listą części tak, że klikając na wybraną część jest ona zaznaczana na czerwono, pokazując wizualizację części.

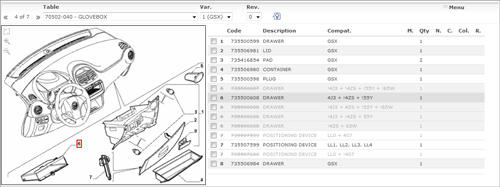

Rys. 21: Hot-spot



Poniżej objaśnione są poszczególne obszary tej strony.

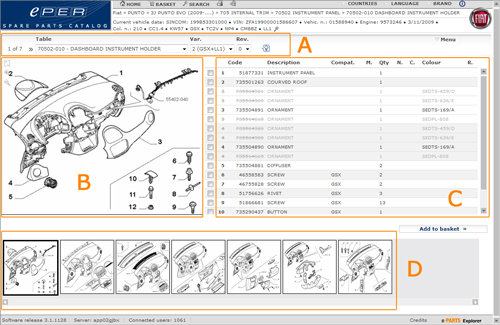

Rys. 22: Rysunek



A – Nagłówek tablicy. Zawiera następujące informacje:



»      Łączną ilość schematów dostępnych dla danego wyboru. Łączną  ilość schematów, zawierająca nie tylko ilość innych schematów, ale również wszystkie kombinacje schematów wraz ze zmianami oraz korektami.

»      Przyciski służące do przejścia do poprzedniej/następnej tablicy (“>>”)

»      Listę dostępnych schematów. Można wybrać schemat otwierając listę oraz wybierając żądany schemat.

»      Listę zmian schematów. Często podane są kody ważności, które pokazują kompatybilność informacji (np: M1,M2) obok numeru zmiany,  które wyjaśnione są jeśli najedziemy kursorem myszy na ikonę  pokazującą ich opis.

»      Listę aktualnych zmian.



Uwagi: w nagłówku Tablicy dostępny jest link “Menu” który otwiera panel “Szybkie menu”, wyświetlone z prawej strony każdej strony ePER.





B – Schemat.  W lewym górnym rogu schematu znajdują się 3 ikony, za pomocą których można:



»     powiększyć element danej części na schemacie. Można również zastosować opcję zoom-in , wybierając interesujący nas fragment

»     zmniejszyć element



»     wyświetlić zdjęcie w jego regularnych wymiarach, eliminując ewentualny efekt zoom





C –  Lista części zamiennych



W tej części wyświetlone są szczegółowe informacje na temat produktu dla bieżącej modyfikacji schematu.  Dla każdego produktu podane są informacje dotyczące zastosowania, kompatybilności, opcji, modyfikacji, itp., które pozwalają użytkownikowi na wybranie właściwego kodu produktu do zastosowania w danym samochodzie.



Kiedy niektóre części są wyświetlone w jasnoszarym kolorze lub są przekreślone oznacza to, opierając się na poprzednio wybranych właściwościach pojazdu (np. wersja silnika, kierownica z prawej/lewej strony, data produkcji, itp.), dany produkt nie może być zastosowany w tym produkcie.

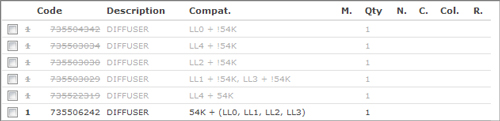

Rys. 23: Lista części zamiennych



Klikając na kod produktu wyświetla się informacja dotycząca cennika oraz możliwych zamian. Aby zamknąć informację o częściach zamiennych należy kliknąć na “X” w prawym górnym rogu okna.

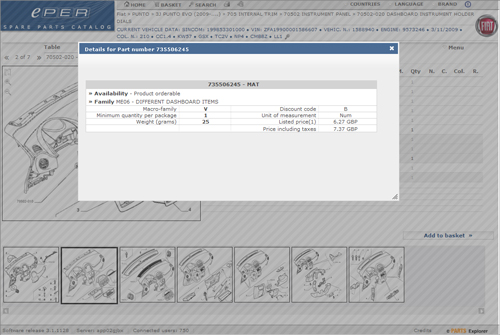

Rys. 24: Szczegóły dotyczące części zamiennych



W celu sprawdzenia kompatybilności kodów należy najechać myszą na dany kod na liście, aby zobaczyć jego opis. Na przykład:

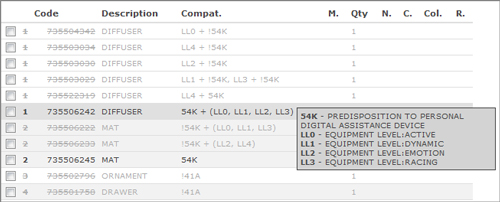

Rys. 25: Kompatybilność kodów części zamiennych





Lista części kolumny



1 - Koszyk

Zazwyczaj pole to zawiera check-box wykorzystywany do zaznaczania pozycji, które chcemy dodać do koszyka.

Jeśli zamiast check-box pojawi się ikona  oznacza to, że pozycja nie może być zamówiona: ustawić kursor myszy powyżej ikony, aby uzyskać bardziej szczegółowe informacje.

Klikając na przycisk ‘Dodaj do koszyka’ system dodaje wszystkie pozycje, które zostały poprzednio zaznaczone w tabeli.





2 - Pozycja części

Numer ten oznacza pozycję produktu na danym schemacie. Specyficzna część zamienna jest zaznaczona na schemacie za pomocą czerwonego kwadratu kiedy najeżdżamy myszą na odpowiadający jej numer części.



3 - Kod produktu

Jest to kod zamówienia dla produktu. Klikając na to pole wyświetlają się szczegóły dotyczące cen oraz ewentualnych zamienników.



4 - Opis

Opis produktu



5 - Kompatybilność

Ewentualna informacja określająca zastosowanie produktu (dotycząca poprzednio wybranego pojazdu) wyświetlona jest w tym polu.

Na przykład: wersja silnikowa (np.: M5) , wersja pojazdu (np.: V12) , zmiany opcji (np.: 009=ABS), pozycja kierownicy (np.: GD= kierownica z prawej trony), itp.



Kody kompatybilności mogą być łączone w formuły za pomocą następujących znaków:



‘,’ (przecinek) oznaczający ‘lub’

‘+’ (plus) oznaczający ‘w połączeniu z’

‘!’ (wykrzyknik) oznaczający ‘bez’



W celu lepszego zrozumienia tego pola poniżej kilka przykładów formuł oraz ich interpretacji:



M1,M2 : produkt stosowany jedynie do wersji silnikowych  M1 lub M2

V1+009: produkt stosowany jedynie dla wersji V1 jeśli obecna jest opcja 009=ABS

GD+(M1,M3): produkt stosowany w pojazdach z kierownicą z prawej strony oraz dla wersji silnikowych  M1 lub M3

!008: produkt stosowany jedynie dla wersji BEZ pilota



Ustawić kursor myszy na kodzie kompatybilności, system wyświetla opis w wyskakującym oknie.  Przy pomocy ikony w menu w górnym prawym rogu można obejrzeć opis wszystkich kodów użytych na tej stronie.



6  - Zmiany

W tym polu zawarte są informacje dotyczące zastosowania produktu, oparte na zmianach wykonanych dla danego modelu.

Każda zmiana przedstawiona jest w postaci czterocyfrowego numeru (np. 5584) poprzedzonego przez ‘C’ lub ‘D’, gdzie:



‘C’ oznacza, że część nie jest już produkowana w związku z wprowadzeniem modyfikacji   (wprowadzenie modyfikacji)



‘D’ oznacza, że produkt został wprowadzony jako pozmianowy (wprowadzenie modyfikacji)



Wprowadzenie modyfikacji może rozpoczynać się od ustalonej daty, od numeru silnika lub od numeru nadwozia.  Ustawiając kursor myszy na kodzie system wyświetla opis w wyskakującym oknie.



7 - Ilość

Ilość sztuk produktu.



8 - Uwagi

Pole to wyświetla ikonę uwag zawierających dodatkowe informacje na temat produktu.  Ustawiając kursor myszy na ikonie  system wyświetla opis



9  - Komponenty

Jeśli ikona  jest obecna, oznacza to, że produkt składa się z całej serii komponentów. Klikając na ikonę   wyświetla się strona z tablicą komponentów.



10 - Kolor

Pole to może zawierać możliwe kody kolorów (na przykład: w podgrupie poszycia).



11 - Kod produktów odnowionych / carcass

W tym polu może być podany kod produktów odnowionych odpowiadających produktom oryginalnym oraz kod produktu odpowiadający carcassie



Rys. 26: Wyświetlenie części odnowionych / carcass





D – Lista schematów. Obszar ten zawiera kolejność wszystkich schematów, które były przeglądane przez użytkownika. W zależności od wyboru dokonanego w grupie oraz w podgrupie obszar ten może zawierać:



»      Listę wszystkich schematów w danej kategorii (np. 274)

»      Listę wszystkich schematów w danej podgrupie (np. 27404)

»      Listę wszystkich schematów w danej podgrupie – tablicy (schemat) (np. 27404/01)



Ustawiając kursor myszy na każdym schemacie wyświetla się również numer tablicy (schematu) oraz opis i zmiany.

Lista ta może zwierać więcej obrazów, dostępnych za pomocą paska przesuwania pod listą.

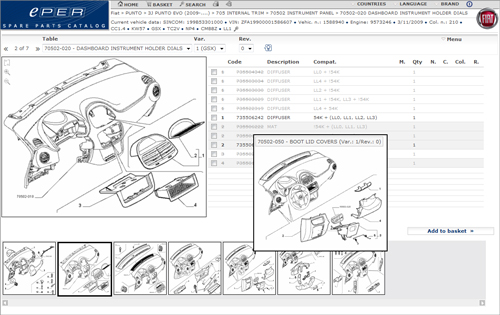

Rys. 27: Poprzedni schemat
